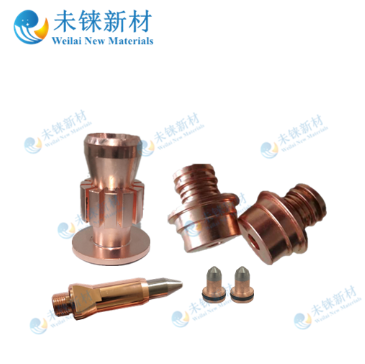

等離子體噴涂電極是一種現代先進的表面涂覆技術，通過高溫等離子體將粉體材料加熱熔融后噴涂在基材表面，形成堅固的涂層。與傳統的電極制備方法相比，等離子體噴涂電極具有獨特的優勢和適用范圍。

首先，等離子體噴涂電極具有優良的粘附性。利用高能等離子體束，將粉體材料加熱至熔融狀態，然后迅速噴涂在基材上。由于噴涂過程中微粒具有很高的動能，可以克服基材表面的粗糙度和氧化層等障礙物，從而實現涂層與基材的牢固粘附。這種粘附性能使得等離子體噴涂電極適用于各種復雜形狀和不同材質的基材。

其次，等離子體噴涂電極具有出色的耐磨性和耐腐蝕性。由于等離子體噴涂電極在制備過程中將粉體材料加熱至高溫并迅速冷卻固化，涂層的微晶顆粒具有致密的結構和優異的硬度。這種致密結構可以有效地抵抗外界的磨損和腐蝕，延長電極的使用壽命，并提高電極的穩定性和可靠性。

此外，等離子體噴涂電極具有優秀的導電性能和導熱性能。等離子體噴涂電極制備時可以選擇高導電材料作為噴涂材料，比如金屬或?qū)щ娡苛?。這種導電性能可以保證電極在工作條件下提供穩定的電流傳輸。同時，等離子體噴涂電極的制備過程中由于噴涂材料與基材的高溫接觸，涂層和基材之間的熱接觸阻抗降低，從而實現了良好的熱傳導，避免了電極在工作過程中的過熱問題。

此外，等離子體噴涂電極制備過程簡單、靈活性高，可以根據實際需要進行定制。等離子體噴涂電極的制備過程是一種非常靈活的技術，可以根據具體需求選擇不同的噴涂材料和工藝參數，從而實現電極的定制化設計。不僅如此，等離子體噴涂電極還可以在大尺寸基材上進行均勻噴涂，制備出均勻厚度的涂層。

總之，等離子體噴涂電極具有獨特的優勢和適用范圍。它具有優良的粘附性、耐磨性和耐腐蝕性，具有良好的導電性能和導熱性能。此外，等離子體噴涂電極制備過程簡單、靈活性高，可以根據實際需要進行定制。在諸多領域中，如能源領域、電子器件制備、航空航天等領域，等離子體噴涂電極都具有廣泛的應用前景。未來隨著技術的進一步發展，相信等離子體噴涂電極將在更多領域展現出其獨特優勢。
